Апаратне забезпечення
Last updated
Last updated
Екран Апаратне забезпечення (Hardware) — це місце, де ви налаштовуєте специфічні параметри апаратного забезпечення для вашої апаратури. Він містить наступні опції конфігурації:
Діапазон вимірювання батареї (Battery meter range) — встановлює максимальну та мінімальну напругу для вимірювача батареї. Це налаштування має бути обране залежно від типу батареї, яку ви використовуєте.
Калібрування батареї (Battery Calibration) — встановіть це значення, щоб воно відповідало напрузі батареї передавача.
Перевірка напруги RTC (Check RTC voltage) — при увімкненні перевіряє батарею RTC при запуску та попереджає, якщо напруга батареї низька.
Фільтр АЦП (ADC Filter) - увімкнення або вимкнення фільтра АЦП. Цей фільтр також можна увімкнути/вимкнути для кожної моделі в налаштуваннях моделі.
Тиша якщо не відтворюється (Mute if no sound) - коли увімкнено, переводить апаратуру в режим без звуку, поки не потрібно відтворювати звук. Це запобігає появі перешкод з високопотужних TX модулів через динаміки апаратури.
Виберіть тип модуля для внутрішнього відсіку модуля. Доступні варіанти: Multi, XJT, ISRM, CRSF. Коли вибрано CRSF, також можна вибрати швидкість передачі даних (baud rate). Більше про швидкості передачі можна прочитати тут.
Доступні варіанти: Normal та OneBit. Налаштування за замовчуванням — Normal, і його слід використовувати більшості користувачів. Режим OneBit може бути корисний лише користувачам апаратур X9D+ та X7.
Режим (Mode) - режим, у якому буде використовуватися Bluetooth-модуль. Доступні варіанти:
--- - вимкнено
Телеметрія (Telemetry) - використовується для передачі даних телеметрії через Bluetooth.
Інструктор (Trainer) - використовується для режиму інструктора через Bluetooth.
Ім'я (Name) - назва, під якою буде відображатися Bluetooth-пристрій.
Settings Cog Icon - при виборі показуються такі параметри налаштувань іконки:
PIN- код (PIN Code) - PIN-код для Bluetooth-пристрою в апаратурі (видно лише в режимі телеметрії).
Local addr - ідентифікаційна адреса Bluetooth-пристрою в апаратурі.
Dist addr - ідентифікаційна адреса Bluetooth-пристрою, до якого підключена апаратура.
Показує список доступних додаткових послідовних портів, які можна налаштувати та використовувати. Перелік портів залежить від доступних портів в апаратурі. Наведені нижче порти є лише прикладом і можуть не бути присутні у вашій апаратурі.
AUX1 - перший доступний додатковий послідовний порт, який можна налаштувати за наступними опціями:
OFF - вимкнений.
Дзеркало телемерії (Telem Mirror) - дані телеметрії, що надходять до зовнішнього відсіку модуля, відправляються на послідовний порт.
Вхід телеметрії (Telemetry In) - отримання даних телеметрії через послідовний порт.
SBUS інструктор (SBUS Trainer) - підключення апаратури інструктора та учня через послідовний порт.
LUA - надсилання/отримання даних до/від Lua-скрипту.
GPS - отримання даних телеметрії GPS через послідовний порт.
CLI - надсилання команд до апаратури через командний рядок.
AUX2 - другий доступний додатковий послідовний порт (залежно від апаратури), який має ті самі опції, що й AUX1, за винятком Зовнішнього модуля (External Module).
USB-VCP - віртуальний COM порт. Це одна з опцій, що з'являється при підключенні апаратури до ПК на більшості радіо. Часто налаштовується на CLI для радіоапаратур з вбудованими RF модулями ExpressLRS для оновлення прошивки.
Port Power - увімкнення або вимкнення виходу живлення на пінах живлення поруч із послідовними портами, доступними на деяких радіоапаратурах (на цей момент тільки TX16S має цю функцію).
Калібрування (Calibration) - для калібрування фізичних елементів управління вашої апаратури (стіки, потенціометри, слайдери та 6-позиційний перемикач). Апаратура проведе вас через кроки калібрування.
Вибір однієї з кнопок Вісі, Потенціометри чи Перемикачі відкриє екран конфігурації. На цих екранах ви побачите всі фізичні елементи управління апаратури, попередньо визначені EdgeTX. Тут ви можете додати 3-літерну мітку до елемента управління, а також змінити тип елемента управління за потреби. Додатково, елементи, зазначені на екрані Потенціометрів, можуть бути налаштовані на інверсію.
Розділ налагодження дозволяє тестувати та налагоджувати аналогові елементи управління та кнопки.
Аналогові елементи (Analogs) - ці екрани покажуть вам дані для ваших аналогових елементів управління (стіки, слайдери, потенціометри, 6-позиційний перемикач) та сенсорний екран на вашій апаратурі. Є чотири перегляди — Калібровані аналогові елементи (Calibrated analog), Фільтровані сирі аналогові елементи із відхиленням (Filtered Raw Analog with deviation), Нефільтровані сирі аналогові елементи (Unfiltered raw analog) та Мінімальний (Min), Максимальний (Max) і Діапазон (Range).
Кнопки (Keys) - цей екран покаже вам цифрові дані для ваших кнопок, перемикачів, тримерів та поворотного енкодера (ролика).

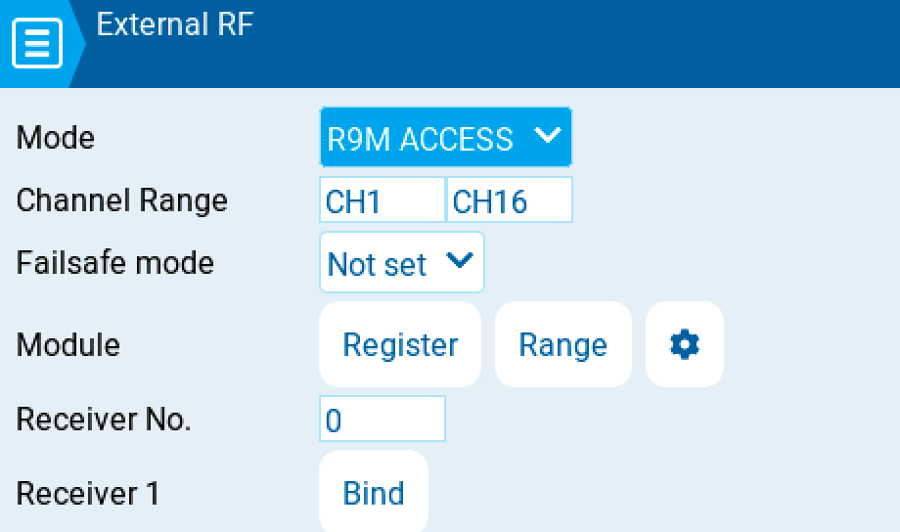

Зовнішній модуль (External Module) - дозволяє налаштовувати зовнішній доступ до модуля під час роботи, а не через опцію компіляції. Спочатку налаштуйте апаратний порт (доступно лише для AUX1, оскільки AUX2 не має TX DMA).
